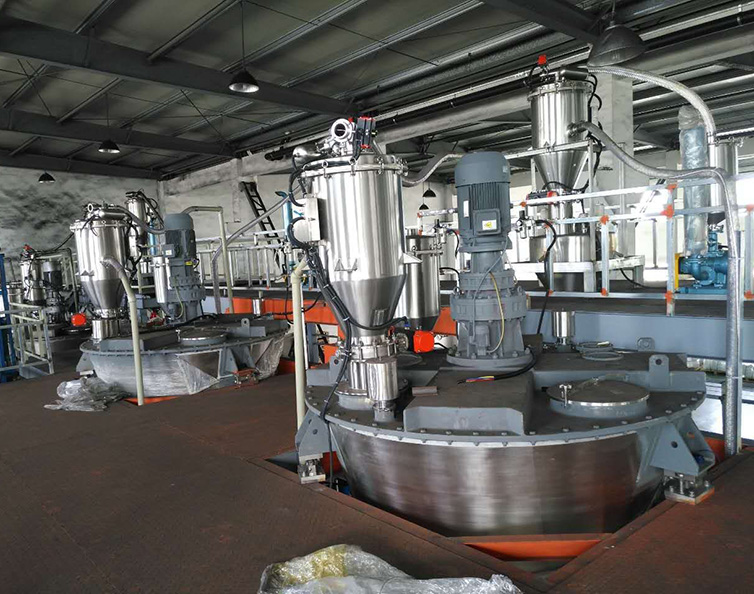

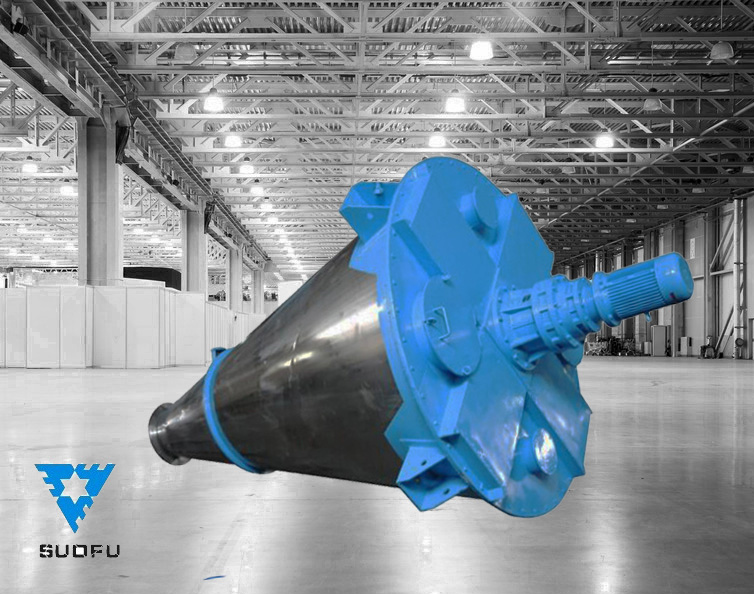

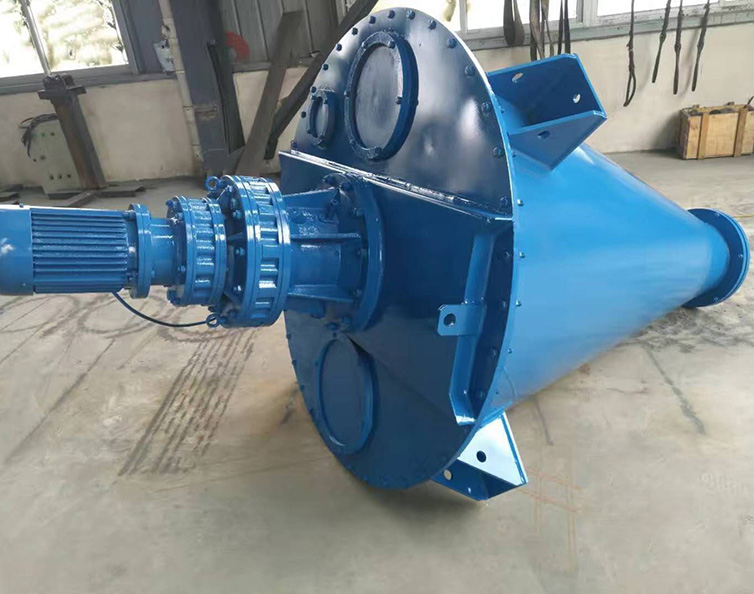

螺帶式錐形混合機

詳細介紹

● 前言

SCH型螺帶式錐形混合機是一種新穎高效小型的粉（粒）體混合設備。它適用于化工、農藥、染料、醫藥、飼料、化肥、冶金、礦山、食品、塑料、飼料添加劑等行業的粉粒體混合。也是小批量生產及配方條件試驗的理想機型。

● 結構

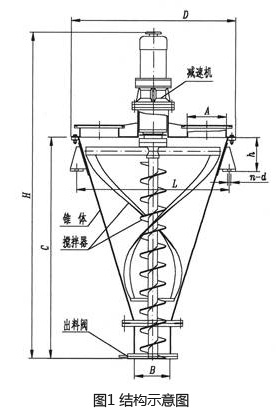

該機主要由減速機、錐體、攪拌器、出料閥等組成，如圖1所示。

● 工作原理

該機由擺線減速機直接驅動攪拌軸旋轉。攪拌軸由兩根與錐體吻合的螺帶及實心螺旋組成，旋轉時，螺帶將物料由下向上沿混合機錐體內壁盤旋提升。同時又由于螺帶呈錐狀，運轉時帶面上的各點線速度不同，物料在其作用下產生了不規則的對流、剪切、摻混、擴散等，形成全方位的三維運動。攪拌軸的中心是一實心面體螺旋，在運轉時將靠中心的物料提升，拋出。被拋出的物料一部分進入螺帶，而被螺帶拋出的物料又被吸收到實心面體螺旋的包絡體內而提升。如此不斷反復，使物料在極短時間內達到均勻混合。

● 特點

該機除減速機外機內無任何傳動機構，對物料不產生污染，因此特別適合對衛生要求高的粉料混合，同時也使該機總體結構緊湊，占地面積小，能耗低。操作、維修方便。

● 設備外形尺寸（mm）

規格參數	SCH-10	SCH-20	SCH-55	SCH-120	SCH-200	SCH-300	SCH-500
支座中心距L	φ365	φ445	φ536	φ655	φ823	φ932	φ1062
支座孔徑n-d	3-φ12	3-φ12	3-φ12	4-φ20	3-φ20	3-φ20	3-φ20
支座至筒蓋h	52	52	130	130	210	210	210
進料口尺寸A	□130×200	□160×160	φ125	φ145	φ200	φ240	φ300
出料口尺寸B	φ120	φ150	φ150	φ150	φ225	φ225	φ225
筒體高度C	365	445	790	1030	1125	1352	1565
外形尺寸 D×H	425×953	505×1185	575×1400	740×1650	885×1825	1020×1920	1150×2200

注：用戶在設備訂貨時，本公司將根據用戶安裝場合的具體情況，提供設備詳細安裝尺寸。

● 技術參數

型號參數	SCH-10	SCH-20	SCH-55	SCH-120	SCH-200	SCH-300	SCH-500
全容積(m3)	0.01	0.02	0.055	0.12	0.2	0.3	0.5
裝填系數	0.5-0.7
功率(kW)	0.37	0.37	1.1	1.5	3	3	4
工作條件	常溫、常壓、粉塵密封
物料細度(μm)	40-350
混合時間(min)	4-10
液體添加量	≤8%
設備自重kg	35	52	105	165	385	430	560

注：裝填系數及每批生產量以表觀密度ρ=0.8g/cm³計算

● 潤滑

1、擺線減速機按其說明書要求潤滑；

2、軸承座內的軸承采用二硫化鉬潤滑脂潤滑，在出廠時已加好油脂，用戶在設備正常使用一年后換一次，填充量為軸承腔的2/3，并定期檢查。

● 安裝及使用

1、設備應垂直安裝；

2、設備在使用時要先檢查電機的旋轉方向是否符合要求；

3、設備在運轉時，不允許人、頭伸入機內；

4、混料內不得有硬物進入機內；

5、本機允許滿載啟動和不停機出料；

6、加料高度不超過中心螺旋葉片的高度；

7、設備發生故障時，請專業人員處理。

● 訂貨須知

1、本設備材質分碳鋼和不銹鋼兩種，用戶在訂貨時請說明；

2、本說明書內容如有修改，恕不另行通知。
