犁刀混合機

詳細介紹

● 前言

LDH型犁刀混合機是一種新穎、高效的粉粒體混合設備，也可用于添加液體混合、濕造粒、干燥等復合工藝，適用于化工、醫藥、農藥、飼料、食品、染料、石油、建材、精細化工、輕工、塑料、礦山、冶金等行業。

該機具有混合速度塊、混合精度高、能耗低、運轉平穩、密封性好、使用安裝方便等特點。

● 構造

LDH型犁刀混合機結構如圖1所示，主要由減速機、臥式筒體、帶犁刀的傳動軸、軸承座、飛刀組件（如圖2）所示、出料閥等組成。

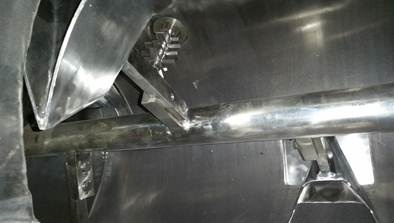

1、LDH型犁刀混合機三維模擬圖	2、飛刀犁刀組件

● 工作原理

LDH-犁刀混合機，由主動輪減速機帶動犁刀組軸運動，一方面將物料沿筒體圓周作徑向周向湍動，同時將物料沿犁刀兩側的法線方向拋出，另一方面被拋出物料經飛刀組時，被高速旋轉的飛刀剪切攪拌而強烈的拋散，物料在犁刀和飛刀的復合作用下，不斷更疊、擴散,物料在不斷被翻動的同時又互相摻和，因此在極短的時間內達到均勻的混合。塊狀固—固（粉體與粉體）、固—漿（粉體與膠漿液）的物料或密度差異較大的物料也能混合。

● 性能特點

① 新概念的犁刀式攪拌機理的核心技術的運用，加上高速旋轉刀頭的離散式攪拌，混合速度快，根據產品的不同配方；

② 攪拌主機的混合精度高，各種物料的和易性及均勻度好，混合時不產生離析，攪拌的混合比可高達1：10000，能夠較大程度地滿足施工要求；對粒度、密度差異大的物料混合有較好的適應性，結構特點特別適合加液混合和造濕粒，粒徑在0.3-3mm之間。

③ 優良的卸料裝置，卸料時無死區、不殘留、不漏料，卸料時間短。對于彩色的砂漿，在更換產品配方時只需簡單的清掃或不用清掃。

④ 設有動態人工取樣口，方便用戶取樣檢測，并可根據產品的檢驗情況來調節主機的攪拌時間，來滿足生產的要求。

⑤ 攪拌主機筒體及攪拌葉片采用的是進口合金耐磨板，高速飛刀采用的是耐磨合金鑄件，有極高的耐磨損性能，延長攪拌主機的使用壽命。

● 應用范圍

LDH型犁刀混合機應用于化工、醫藥、獸藥、食品、飼料、飼料添加劑、塑料粉砂漿、農藥、洗滌劑、顏料食品、味精、奶粉、食鹽、陶瓷、橡膠添加劑等粉料等行業固-固（粉體與粉體），固-液（粉體中添加少量液體）的混合以及造濕粒、干燥等復合工藝；尤其適用于粘性或膠狀添加劑的混合。

● 技術參數

型號		LDH-0.1	LDH-0.3	LDH-0.5	LDH-1	LDH-2	LDH-4	LDH-6	LDH-10
全容積(m3)		0.1	0.3	0.5	1	2	4	6	10
裝填系數		0.3~0.6
混合時間		4~8					8~15
物料細度(μm)		40-850
功率(kW)	犁刀	3	5.5	7.5	11	15~18.5	22	30~37	37~45
	飛刀	1.5×2	1.5×2	1.5×2	1.5×2	1.5×3	1.5×4	1.5×5	1.5×5
工作條件		常壓、常溫、粉塵密封
設備自重(Kg)		450	760	860	1520	2110	2120	6800	7200

注：表中的功率配置及裝填系數視物料的不同及添加液體量的多少而有所變動。

● 設備外型尺寸

型號	LDH-0.1	LDH-0.3	LDH-0.5	LDH-1	LDH-2	LDH-4	LDH-6	LDH-10
進料口尺寸	□400×250	□400×300	□400×300	□400×350	Φ460	Φ500	Φ500	Φ500
出料口尺寸	□200×80	□310×210	□310×210	□310×210	□310×210	2-□310×210	2-□310×210	2-□310×210
出料口主機 中心高	390	725	790	900	1000	1200	1220	1250
較大外形尺寸 (長×寬×高)	1850× 750×720	2230× 1000×1200	2550× 1120×1250	3000× 1230×1500	3900× 1500×1700	4400× 1850×2200	5200× 2000×2300	6100× 2500×2600

注：用戶在設備訂貨時，本公司將根據用戶安裝場合的具體情況，提供設備詳細安裝尺寸。

● 訂貨須知

1、本設備材質分碳鋼和不銹鋼兩種，用戶在訂貨時請說明；

2、本說明書內容如有修改，恕不另行通知。
